La lumière : branchement électrique

1)Protection :

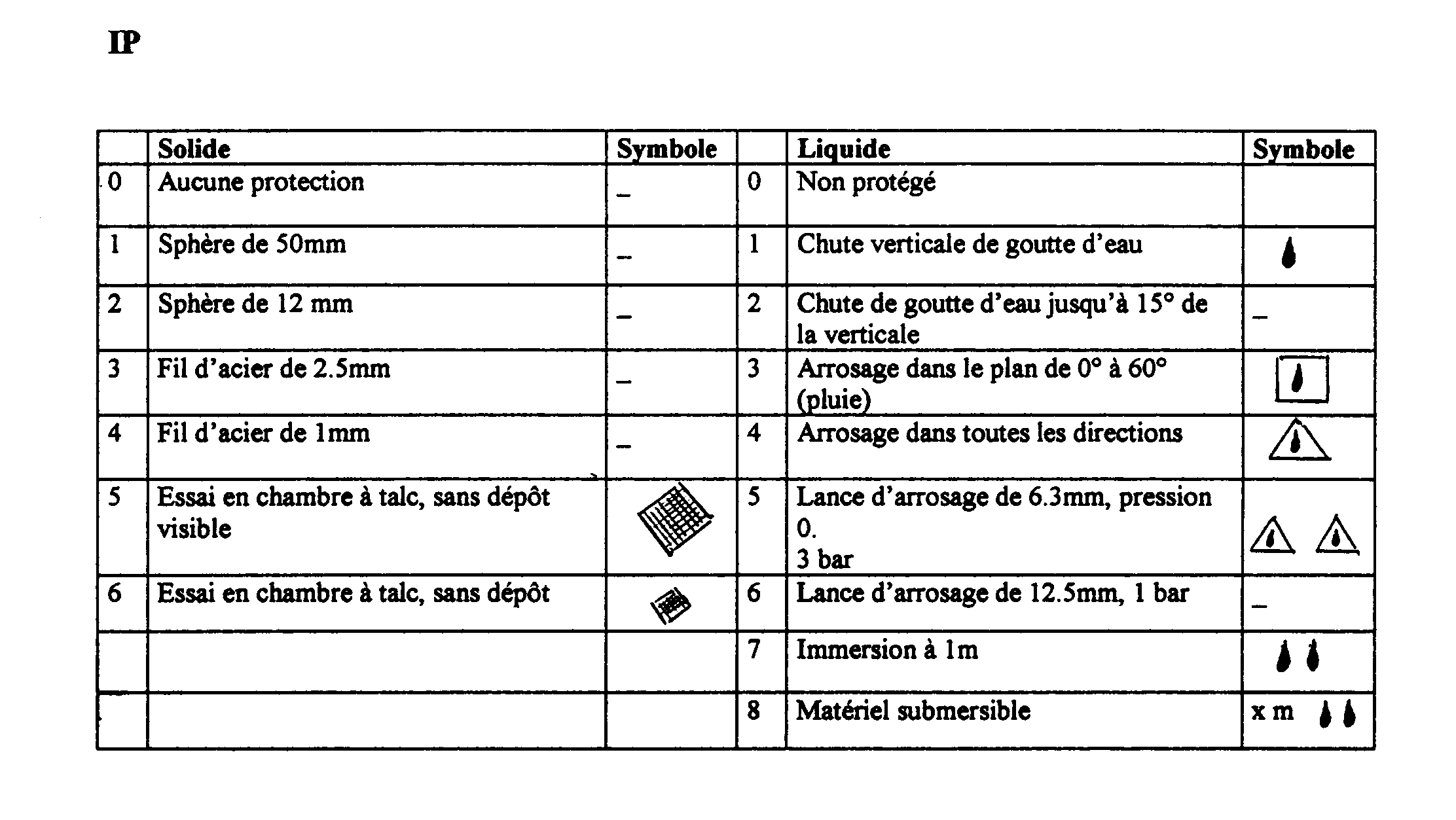

C’est un indice qui permet de classer un matériel électrique suivant sa protection contre les intrusions solides ou liquides. Cet indice comporte 2 chiffres le 1^er indique la protection contre les solides le 2ème indique la protection contre les liquides.

Protection de la ligne :

Les lignes doivent être protégées par des disjoncteurs différentiels avec une sensibilité de 30 mA ( norme de salle de bain et cuisine).

En général, une puissance de 16A est suffisante

2) Branchements :

a)Les tubes fluorescents :

Les éléments de base sont :

• Le starter qui permet d’envoyer la décharge pour allumer le tube.
• Le ballast qui régule la tension du tube.
• Le condensateur qui compensent les pertes.
• Les douilles de branchement.
• Les câbles .

Branchement simple :

Branchement en série :

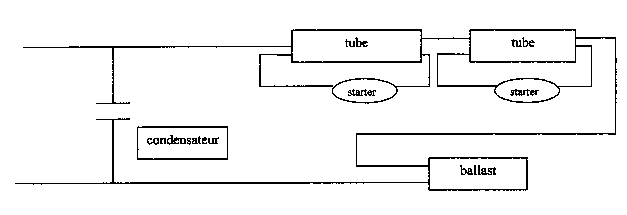

Ce branchement permet de n’utiliser qu’un seul ballast de puissance double de chacun des tubes, par exemple 1 ballast de 36W pour 2 tubes de 18W

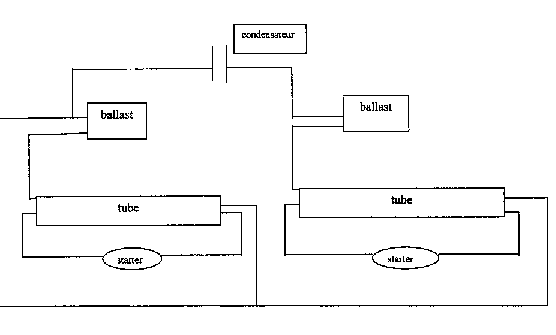

Branchement à compensation série :

C’est un montage un peu particulier qui élimine les effets de papillotements.

Il faut noter que pour tout ces branchements les starters classiques peuvent être remplacés par des starters électroniques qui permettent un gain de durée de vie de l’ordre de 30% et un allumage quasi instantané.

Les ballasts électroniques quant à eux éliminent le souci de branchement et procure un gain d’économie d’énergie de l’ordre de 25% et une durée de vie de plus 50%. Certains ont plusieurs sorties qui permettent le branchement de plusieurs tubes.

• Allumage instantané
• Fonctionne sur courant continu
• Coupure en cas de problèmes
• Rendement lumineux de plus de 25%

Ces ballasts ne se branchent pas en parallèles ou en séries.

b)Lampe à vapeur de mercure HQL :

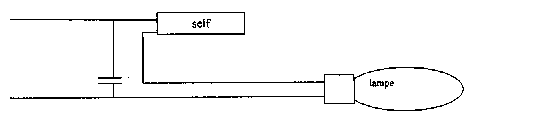

L’élément de base est un self limiteur de courant et 1 condensateur de compensation , douille E27 ou E40

Pas de ballast électronique

c) Les lampes à décharges : HQI

Eléments de base :

• 1 self qui limite le courant
• 1 condensateur qui compense les pertes
• douilles suivant le type de lampes E27, E40, FC2 ou Rx7s

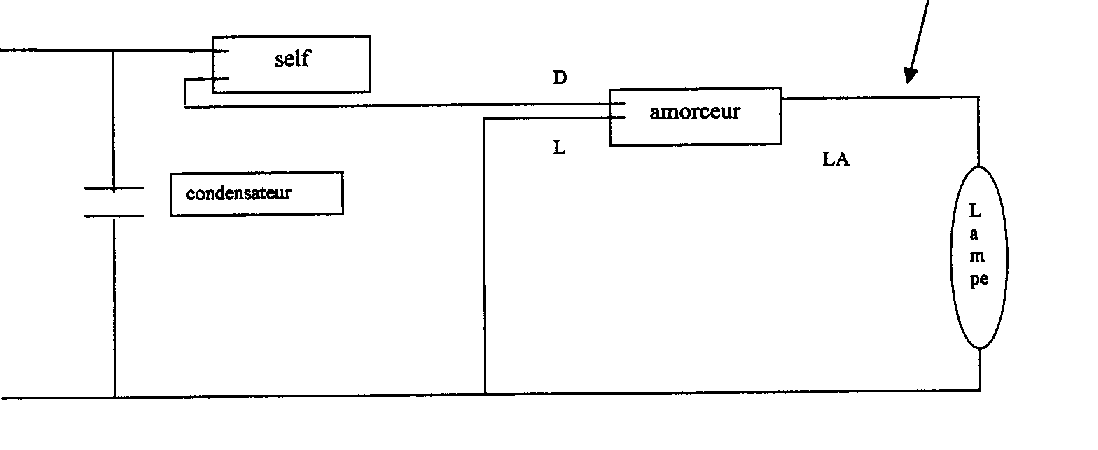

• 1 amorceur pour permettre le démarrage
• du fil haute tension

Il existe également des platines électroniques qui procurent un gain de vie de 25%, une fluctuation de la Température de couleur et du flux lumineux amoindrie.

La possibilité de rallumage à chaud et un flux lumineux maximal après 80s au lieu de 10mn.(attention cependant à l'utilisation avec les ampoles 10000K)

3. Compensation :

A chaque fois que l’on utilise un self (ballast) on observe un déphasage entre le courant et la tension. Pour redresser ce déphasage on utilise des condensateurs.

Ce déphasage se caractérise par ce que l’on nomme Cosinus j de l’appareil.

En outre, ce déphasage conduit à une surconsommation électrique. Le Cosinus j doit être le plus proche possible de la valeur 1 :

Cosinus j de quelques matériels :

Ballasts fluos :

15W Cos j = 0,3

18W Cos j = 0,33

30W Cos j = 0,45

36W Cos j = 0,5

Self HQL :

80W Cos j = 0,5

125W Cos j = 0,5

Self HQI : 70W Cos j = 0,35

150W Cos j = 0,4

250W Cos j = 0,55

400W Cos j = 0,5

Les condensateurs à employer :

Ballasts fluos :

15W

18W --------------- 4,5 mF/250V

30W

36W

Ballast fluos(compensation serie) :

18 w ------------ 2.7mF/450V

36 w ------------3.4mF/450V

58 w ------------5.3mF/450V

- Self HQL :

80W------------ 7 mF/250V

125W-----------10 mF/250V

- Self HQI :

70W----------- 12 mF/250V

150W---------- 18 mF/250V

250W---------- 20 mF/250V

400W---------- 30 mF/250V
